二三線制動電阻輸入檢測端隔離柵

1、二三線制動電阻輸入檢測端隔離柵介紹


單雙輸入，單雙輸出。
輸入信號類型需指定。
輸出信號為模擬量信號、RS-485信號或開關量信號。

2、概述
制動電阻輸入檢測端隔離柵將危險區的二、三線制動電阻測量信號轉換成對應的電壓、電流、RS485信號或開關量信號隔離傳輸?shù)桨踩珔^(qū)。該產品需獨立供電，輸入/輸出/電源三隔離。本產品可用在二線或三線制動電阻信號輸出設備。

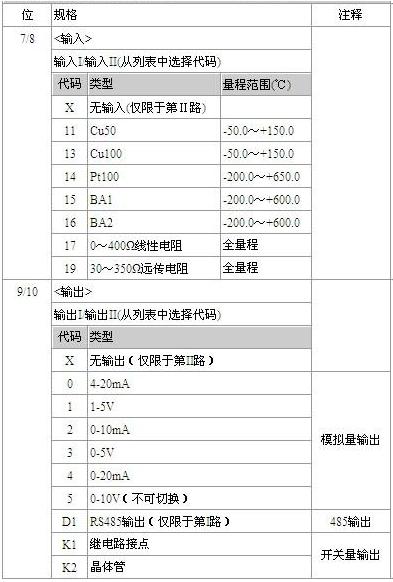

3、儀表選型

    注：儀表帶兩路輸出時，有三種模式可選：
    a、模擬量輸出+模擬量輸出
    b、485輸出+模擬量輸出
    c、開關量輸出+開關量輸出

    訂貨時請?jiān)谶x型后標注輸入量程范圍。
    二三線制動電阻輸入檢測端隔離柵，兩路輸入信號為Pt100，兩路輸出信號為4-20mA，Pt100的輸入量程范圍為0.0～300.0℃。
