空心電抗器匝間過電壓試驗用脈沖振蕩電路 摘要:諸多標準已經允許對干式空心電抗器進行脈沖振蕩匝間過電壓試驗．為了探討其可實施性，本文對該脈沖振蕩電路進行了分析和試驗研究．由于要求快速重復對電容充電及通過球隙直接對電抗器放電，這個脈沖振蕩電路與傳統的沖擊電壓發生器不同．對電容充電可以采用半波整流電路實現;受空氣電離影響，靠球隙自然放電的回路不能在電抗器上得到滿足標準規定幅值的穩定試驗電壓．試驗研究發現，由于相同電壓下可控放電對應間隙比自然放電對應的間隙大，重復放電條件下，依靠觸發可以控制球隙的工作狀態，在電抗器上得到了幅值穩定的脈沖振蕩電壓．研究結果表明:為了保證干式空心電抗器匝間過電壓試驗的實施，采用可控放電技術是必要和可行的．
關鍵詞:電抗器;匝間絕緣;過電壓試驗;脈沖振蕩電路;可控放電
0.引言
隨著干式空心電抗器在電力系統中的大量使用，產品質量潛在隱患或絕緣老化的因素，電抗器損壞事故時有發生．干式空心電抗器損壞的主要原因是絕緣缺陷造成匝間短路引發的［1－9］．所以，在制造廠和電力系統現場加強匝間絕緣檢測，確保電抗器安全運行非常必要．
干式空心電抗器只有一個繞組且磁路開放，常規的感應電壓法不能進行匝間絕緣試驗．采用沖擊電壓替代感應電壓試驗，試驗次數少且匝間故障引起的波形差異很難辨別，使用效果差，有通過了沖擊電壓試驗的電抗器投運后便燒毀的不良記錄［10］．匝間過電壓試驗對電抗器施加連續高壓脈沖，施加脈沖次數多且能量密度大，且多周期的振蕩波形更有利于發現匝間絕緣短路故障，是較理想的匝間絕緣試驗方法［10－14］．對于35 kV 及以下電壓等級的干式空心電抗器，國際標準IEC60076－6－2007、國家標準GB1094.6－2011、行業標準JB/T5346、企業標準DL462及國家電網公司“10kV～66kV干式電抗器技術標準”都允許采用匝間過電壓替代感應電壓和沖擊電壓做匝間絕緣試驗．行業標準JB/T10775直接要求對干式空心電抗器進行脈沖振蕩匝間過電壓試驗項目［15－20］．新實施的國家標準GB1094.6－2011中詳細規定了這種脈沖振蕩匝間過電壓試驗方法，它與傳統的沖擊電壓發生器有很大差異，實施起來有難度．本文對脈沖振蕩電路的工作原理進行了分析，對采用可控放電技術的脈沖振蕩電路進行了試驗研究．
1.標準規定的試驗方法
1.1標準有關規定

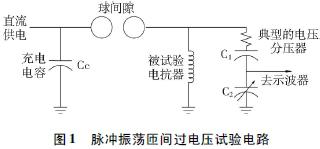

GB1094. 6 給出干式空心電抗器匝間過電壓試驗的電路(圖1)．原理描述為:匝間過電壓試驗是通過重復地對一個電容充電并經球隙對電抗器放電來實現．施加在電抗器上的過電壓類型如一個具有指數衰減正弦波形的操作沖擊．試驗持續時間1min，每次放電的初始峰值應為1.33槡2倍(戶外設備)或槡2倍(戶內設備)，GB1094.3的表2和表3給出的額定短時感應或外施耐壓試驗電壓(r．m．s．)，對于35kV電壓等級及以下的干式空心電抗器，試驗電壓峰值最高應滿足160kV．響應頻率是繞組電感和充電電容的函數，一般在100 kHz 數量級．試驗應包含不低于3000個要求幅值的過電壓．標準中約束了每次初始電壓峰值、試驗時間和放電次數三個參數．
1.2試驗方法基本原理
電抗器上形成脈沖振蕩電壓波形是通過對充電電容的放電實現的．放電回路電阻R包括球隙放電通道電阻和電抗器的等效電阻，這樣構成的回路電阻最小，容易滿足振蕩條件．設電容器的初始充電電壓為UC0，回路電流、電容器和電抗器上的電壓可以簡化成下式當電抗器出現匝間短路故障后，電感量減小且損耗增加．由式(3)與式(4)可以看出，電抗器波形的振蕩周期將減小，幅值的衰減速度也將加快，這可作為匝間短路故障判別的主要依據．利用示波器記錄分壓器低壓臂的電壓波形，通過波形比較來確定匝間短路故障．
2.試驗電路分析
2.1脈沖振蕩試驗電路與沖擊電壓發生器比較
脈沖振蕩試驗電路單次工作過程與沖擊電壓發生器的工作過程類似: 首先需要對充電電容進行充電，然后對充電電容放電． 但充電回路與放電回路與沖擊電壓發生器都不相同．要在1min時間內完成3000次放電，就需要對充電電容進行相同次數的充電．而沖擊電壓發生器對充電沒有如此高的要求，只需數秒完成1次．放電電路也不像沖擊電壓發生器那樣存在波頭制動電阻和波尾制動電阻，而是充電電容與電抗器直接形成阻尼振蕩．
2.2充電電路分析
直流供電作為電容充電電源，最高160kV的工作電壓，可選用半波整流電路來實現．僅對電容充電，沒有其他阻性負載，也不必要額外濾波．在50 Hz供電頻率下，半波整流電路1 min 可以完成3 000 次充電，滿足國標對充放電次數的要求．
直流高壓供電電源與充電電容并聯，當電容放電時，直流高壓電源會同時參與工作．這樣不僅會破壞放電回路的工作條件，而且可能由于過流損壞高壓電源．因此，在直流供電與充電電容之間必須放置一個高壓保護電阻來減小對放電過程的影響并保護高壓電源，它也會減緩對電容的充電速度，取值時要兼顧．圖2 是半波整流充電電路．T1為調壓器，調節試驗電壓大小;T2為試驗變壓器，起升壓作用;D1為整流用高壓硅堆;R1為保護電阻．
2.3放電電路分析
圖1中電路的放電利用球隙實現，放電回路能否正常工作取決于球隙放電的穩定性．一般情況下，球隙單次自然放電電壓穩定．但放電會造成空氣電離，球隙間的離子會改變電場，造成自然放電電壓下降．要保證放電穩定，一般兩次放電要有1min間隔．在1min完成3000次放電，球隙的自然放電電壓會迅速降低．持續工作時間越長，這種現象越嚴重．球隙放電后，適當增大球隙間隙可以提高球隙的放電電壓，由于空氣離子分布的不確定性，也不能實現穩定的放電．在這種情況下，電容Cc上的充電電壓還未達到試驗電壓幅值時，球隙便發生放電．式(3)中的UC0減小，電抗器上得到脈沖振蕩波形的幅值會降低，達到標準要求的每次放電電壓幅值非常困難，而且每個工作周期可能發生多次放電．在實驗室利用圖1電路初步試驗研究時就遇到了這個問題，沒能在干式空心電抗器上得到幅值穩定地脈沖振蕩電壓波形．
利用orcad軟件分析球隙放電電壓對脈沖振蕩電路影響，可直觀地說明這一現象．保護電阻為40kΩ，充電電容為6nF，電抗器試品為10mH，放電回路阻抗為50Ω，得到充電電容工作電壓波形見圖3．穩定放電時，充電電容每個工頻周期充放電1次，充電電容上能得到接近交流電源電壓峰值的充電電壓．當球隙放電電壓下降時，電容充電電壓達到交流電源電壓峰值前便開始放電．放電回路振蕩過程結束后，放電球隙開路，交流電源繼續對充電電容充電，充電電壓仍能滿足球隙放電電壓條件，又會出現一次放電．如此，一個工頻周期可能完成了多次充放電，但每次電壓幅值都不能滿足試驗要求．
出現以上問題的原因是在重復放電條件下球隙自然放電電壓下降． 可嘗試可控放電來解決這個問題．在一個球上增加點火針，利用觸發實現可控放電．在不觸發狀態下，球隙電場為稍不均勻電場，且間隙大，自然放電電壓遠大于試驗電壓，即使球隙間含空氣電離離子也不放電．一旦觸發，點火火花破壞球隙稍不均勻電場的條件，球隙發生放電．
3.脈沖振蕩電路試驗研究
本文對可控放電的脈沖振蕩電路進行了試驗研究．試驗變壓器的額定輸出電壓峰值為200kV，保護電阻為40kΩ，充電電容為3nF，可控放電球隙的直徑為25cm，電抗器試品為55mH，分壓器為電容分壓器，分壓比為1000．通過電源相位控制，每次在供電電源峰值過后，充電電容完成充電并處于電壓保持階段進行放電觸發，1min能夠完成3000次放電．連續測量的電抗器上的電壓波形，發現波形的幅值穩定．不同試驗電壓下，用數字示波器測量分壓器低壓臂電壓波形如圖4所示．
試驗過程中記錄了不同放電電壓下球隙的最大間隙，通過球隙放電電壓表獲取了自然放電電壓與球間隙數值，兩種間隙對比結果見圖5．可以看出，相同放電電壓下可控放電對應的球間隙遠大于自然放電對應的球間隙，這是保證不觸發的情況下球隙不放電的條件．
4.結 論
A.干式空心電抗器匝間過電壓試驗用脈沖振蕩電路工作過程與沖擊電壓發生器有較大區別．
B.受球隙放電電壓幅值下降的影響，標準推薦的利用球隙自然放電回路并不能在電抗器上得到符合標準規定幅值的脈沖振蕩電壓．
C.采用球隙可控放電能在電抗器上得到幅值穩定的脈沖振蕩電壓波形． 為了保證標準規定的匝間過電壓試驗項目的實施，建議采用可控放電球隙． |
